化工廠用旋風除塵器

產品概述

旋風除塵器介紹：旋風除塵器是一種利用旋轉氣流產生離心力使煙塵顆粒從氣體中分離出來的設備。它的特點是結構簡單，體積較小，價格實惠，方便操作，維修簡單。動力消耗不大...

環保節能運行平穩

處理風量大強力除塵

除塵效率達99.9%以上，完全符合各地區排放標準

維護更換操作簡單方便

按需定制品質保障

一次性解決除塵問題

十余年行業經驗一站式服務

誠信大廠家售后有保障

免費獲取報價聯系我們

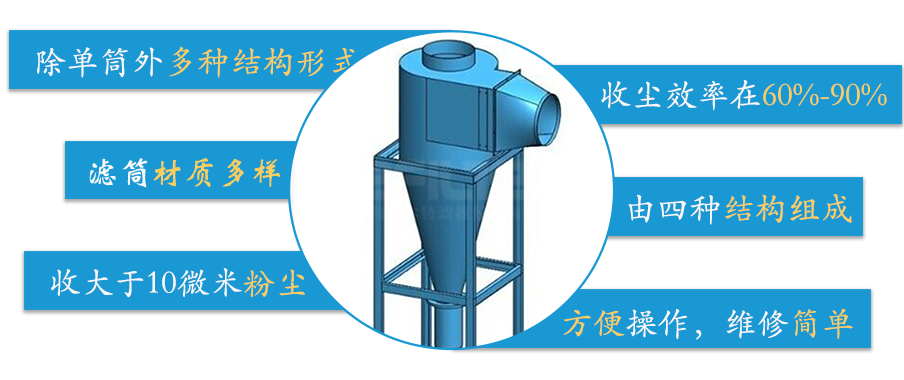

旋風除塵器介紹：

旋風除塵器是一種利用旋轉氣流產生離心力使煙塵顆粒從氣體中分離出來的設備。它的特點是結構簡單，體積較小，價格實惠，方便操作，維修簡單。動力消耗不大，適應高溫氣體。但旋風除塵器只適用于收集大于10μm的粉塵，對于小于5μm的微粒捕集效率較低，收塵效率大約在60%-90%。
旋風除塵器根據結構的不同分為多管旋風除塵器（多個小型除塵器在一個殼體內并聯使用）、旁路式旋風除塵器（設有旁路分離室，利用上漩渦分離塵粒）和擴散式旋風除塵器（呈倒錐體形狀，并裝有反射屏在椎體底部）。
旋風除塵器一般由排氣管、進氣管、筒體和錐體四部分構成。煙塵隨著氣流由進口進入除塵器，沿著器壁由上而下作旋轉運動（這股氣流被稱作外渦流），外渦流到達錐體底部后沿軸心向上旋轉（這被稱為內渦流），最后由排出管排出。內外渦流旋轉方向相同，旋轉運動時，煙塵粒在慣性離心力的作用下移向外壁，最后塵粒在氣流和重力共同作用下沿器壁面落入灰斗。氣流從除塵器頂部向下旋轉時，頂部壓力減少，一部分氣流（上渦旋），到達頂部后，會帶著塵粒沿外壁面旋轉向上，到達頂部后，再沿著排出管旋轉向下，從排出管排出。除塵器進氣方式分為切向進入式（直入切向進入式、蝸殼切向進入式）和軸向進入式。

旋風除塵器技術參數：

旋風除塵器
組合型式	進口氣速 m/s	型號
		CLT/A-3	CLT/A-3.5	CLT/A-4	CLT/A-4.5	CLT/A-5	CLT/A-5.5	CLT/A-6	CLT/A-6.5	CLT/A-7	CLT/A-7.5	CLT/A-8	CLT/A-9	CLT/A-10
		筒徑mm
		300	350	400	450	500	550	6000	650	700	750	800	900	1000
		處理氣量m3/h
單筒	12	670	910	1180	1500	1860	2240	2670	3130	3630	4170	4750	6030	7410
	15	830	1140	1480	1870	2320	2800	3340	3920	4540	5210	5940	7510	9280
	18	1000	1360	1780	2250	2780	3360	4000	4700	5440	6250	7130	9000	11100
重量kg		120	150	200	240	300	350	440	520	580	680	900	1150	1500
雙筒	12	1340	1820	2360	3000	3720	4480	5340	6260	7260	8340	9500	12060	14820
	15	1660	2280	2960	3740	4640	5600	6680	7840	9080	10420	11880	15020	18560
	18	2000	2720	3560	4500	5560	6720	8000	9400	10880	12500	14260	18000	22200
重量kg		360	450	600	720	900	1050	1320	1560	1740	2040	2700	3450	4500
四筒	12	2680	3640	4720	6000	7440	8960	10680	12520	14520	16680	19000	24120	29640
	15	3320	4560	5920	7480	9280	11200	13360	15680	18160	20840	23760	30040	37120
	18	4000	5440	7120	9000	11120	13440	16000	18800	21760	25000	28520	36000	44400
重量kg		660	825	1100	1320	1650	1925	2420	2860	3190	3740	4835	6325	8250

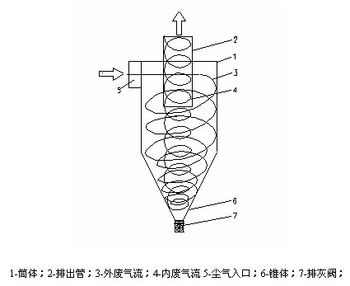

旋風除塵器的結構組成:

旋風除塵器的特點:

1、旋風除塵器的吸氣口位置和半螺旋型(XLP/A型)的塵埃隔離室。降低吸氣口的位置，有足以形成上渦的空間，頂蓋下面形成的灰環(灰塵)通過灰塵隔離室導入漏斗部分，半螺旋狀或螺旋狀的塵埃隔離室將隔離室的回氣沿圓筒切線方向導入器體，避免干擾內部的氣流，同時也能改善塵埃隔離室的氣流狀況。
2、旋風筒體設計雙錐體外形，上錐體圓錐角大，形成突縮，有利于形成灰環，將濃縮的含塵煙從錐體旁引入隔塵室，分離出的灰粒不會再被上旋氣流卷入而降低除塵效率。雙錐體的設計也有助于降低圓周速度，減少設備阻力。另外，雙錐體的設計錐體較細，可以降低氣流的徑向速度，避免分離的灰粒被卷入旋轉氣流而被旋風除塵器帶出，旋風除塵器是具有塵埃隔離室的離心式旋風除塵器，它具有很高的除塵效率，這種旋風除塵器原設計系統應用于一般工業通風系統，但在工業鍋爐排煙除塵中也引用了許多單位，取得了較好的除塵效果，旋風除塵器為x型(插槽加載)和y型(壓入式)。x、y型根據螺旋殼的旋轉方向，n型(左旋)和s型(右旋)不同，XLP型旁通式旋風除塵器吸氣口的位置比通常的旋風除塵器低，在XLP/A型旋風除塵器的頂部形成充分的空間而形成粉塵環，并從旁通分離室導入錐體部分，由此對有害的二次氣流產生粉塵集聚，起到排除作用。
