沙克龍

產品概述

沙克龍介紹：沙克龍就是旋風除塵器是一種利用旋轉氣流產生離心力使煙塵顆粒從氣體中分離出來的設備。它的特點是結構簡單，體積較小，價格實惠，方便操作，維修簡單。動力消...

環保節能運行平穩

處理風量大強力除塵

除塵效率達99.9%以上，完全符合各地區排放標準

維護更換操作簡單方便

按需定制品質保障

一次性解決除塵問題

十余年行業經驗一站式服務

誠信大廠家售后有保障

免費獲取報價聯系我們

沙克龍介紹：

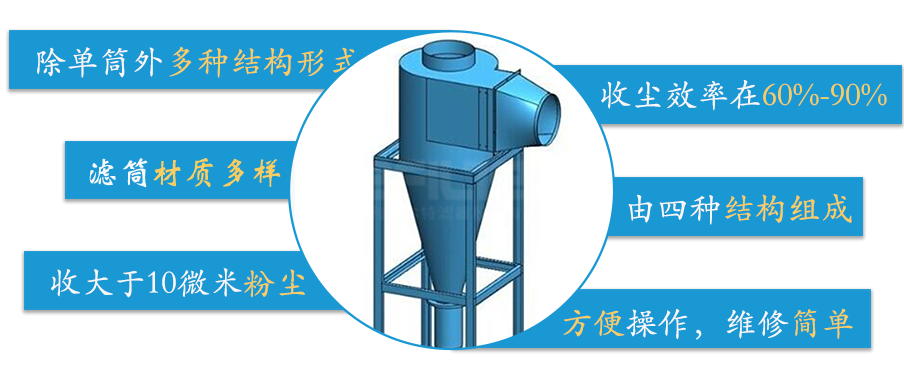

沙克龍就是旋風除塵器是一種利用旋轉氣流產生離心力使煙塵顆粒從氣體中分離出來的設備。它的特點是結構簡單，體積較小，價格實惠，方便操作，維修簡單。動力消耗不大，適應高溫氣體。但旋風除塵器只適用于收集大于10μm的粉塵，對于小于5μm的微粒捕集效率較低，收塵效率大約在60%-90%。
旋風除塵器根據結構的不同分為多管旋風除塵器（多個小型除塵器在一個殼體內并聯使用）、旁路式旋風除塵器（設有旁路分離室，利用上漩渦分離塵粒）和擴散式旋風除塵器（呈倒錐體形狀，并裝有反射屏在椎體底部）。
旋風除塵器一般由排氣管、進氣管、筒體和錐體四部分構成。煙塵隨著氣流由進口進入除塵器，沿著器壁由上而下作旋轉運動（這股氣流被稱作外渦流），外渦流到達錐體底部后沿軸心向上旋轉（這被稱為內渦流），最后由排出管排出。內外渦流旋轉方向相同，旋轉運動時，煙塵粒在慣性離心力的作用下移向外壁，最后塵粒在氣流和重力共同作用下沿器壁面落入灰斗。氣流從除塵器頂部向下旋轉時，頂部壓力減少，一部分氣流（上渦旋），到達頂部后，會帶著塵粒沿外壁面旋轉向上，到達頂部后，再沿著排出管旋轉向下，從排出管排出。除塵器進氣方式分為切向進入式（直入切向進入式、蝸殼切向進入式）和軸向進入式。

旋風除塵器技術參數：

旋風除塵器
組合型式	進口氣速 m/s	型號
		CLT/A-3	CLT/A-3.5	CLT/A-4	CLT/A-4.5	CLT/A-5	CLT/A-5.5	CLT/A-6	CLT/A-6.5	CLT/A-7	CLT/A-7.5	CLT/A-8	CLT/A-9	CLT/A-10
		筒徑mm
		300	350	400	450	500	550	6000	650	700	750	800	900	1000
		處理氣量m3/h
單筒	12	670	910	1180	1500	1860	2240	2670	3130	3630	4170	4750	6030	7410
	15	830	1140	1480	1870	2320	2800	3340	3920	4540	5210	5940	7510	9280
	18	1000	1360	1780	2250	2780	3360	4000	4700	5440	6250	7130	9000	11100
重量kg		120	150	200	240	300	350	440	520	580	680	900	1150	1500
雙筒	12	1340	1820	2360	3000	3720	4480	5340	6260	7260	8340	9500	12060	14820
	15	1660	2280	2960	3740	4640	5600	6680	7840	9080	10420	11880	15020	18560
	18	2000	2720	3560	4500	5560	6720	8000	9400	10880	12500	14260	18000	22200
重量kg		360	450	600	720	900	1050	1320	1560	1740	2040	2700	3450	4500
四筒	12	2680	3640	4720	6000	7440	8960	10680	12520	14520	16680	19000	24120	29640
	15	3320	4560	5920	7480	9280	11200	13360	15680	18160	20840	23760	30040	37120
	18	4000	5440	7120	9000	11120	13440	16000	18800	21760	25000	28520	36000	44400
重量kg		660	825	1100	1320	1650	1925	2420	2860	3190	3740	4835	6325	8250

旋風除塵器的結構組成:

沙克龍和其他除塵器的串聯使用：

1.旋風除塵器的除塵效率一般是隨著灰塵負荷的增加而提高的，而且如果設計得好，可以用旋風除塵器來收集能夠以氣流輸送的任意數量的物料。因此，常常把旋風除塵器作為第一級除塵器，以利用其處理高灰塵負荷的能力。最普通的配置是在旋風除塵器后面接織物除塵器、電除塵器或濕式除塵器的。
2.旋風除塵器作預除塵器是用它來防止塊狀物料或能夠引起火災的物料進入第二級除塵器。還有一種作用，是將物料分級：旋風除塵器收集粗粒子，第二級除塵器收集細粒子。用旋風除塵器和袋式除塵器串聯，可以減少織物的灰塵負荷，從而減少織物和清灰頻率。也有人反對這種串聯方式，認為這樣入織物過濾器的細灰塵比例大了，結果常常使織物上面附著的一層灰塵充填層減少多孔性，造成清灰困難，達不到清灰頻率的減少和減輕灰塵負荷所能減少的目的。有些不能夠保持阻力恒定的過濾器，當阻力增加時氣體流量就要減少，這時旋風除塵器的性能會有不利影響。特別是有些系統使用了“過大的”風機就更嚴重，因為這時風機會在壓力-風量特性曲線較平的部分工作。處理工業煙氣，有時在電除塵器面前設置旋風除塵器，這是因為：灰塵負荷小，為電除塵器創造了有利的工作條件，灰塵負荷減輕，電除塵器震打減少，因震打而引起的灰塵重返氣流的數量也減少；在吹除煙灰期間，從鍋爐吹出的煙灰可以由旋風除塵器收集，從而使電除塵器工作更有效。旋風除塵器和濕式除塵器串聯使用，主要是為了減輕處理泥漿的工作量。
